首頁智能家居產品NDK晶振,貼片晶振,NZ2520SEA晶振,NDK晶振代理商,GPS專用晶體

NDK晶振,貼片晶振,NZ2520SEA晶振,NDK晶振代理商,GPS專用晶體

編號：67642420
頻率：2.75~54.00MHZ

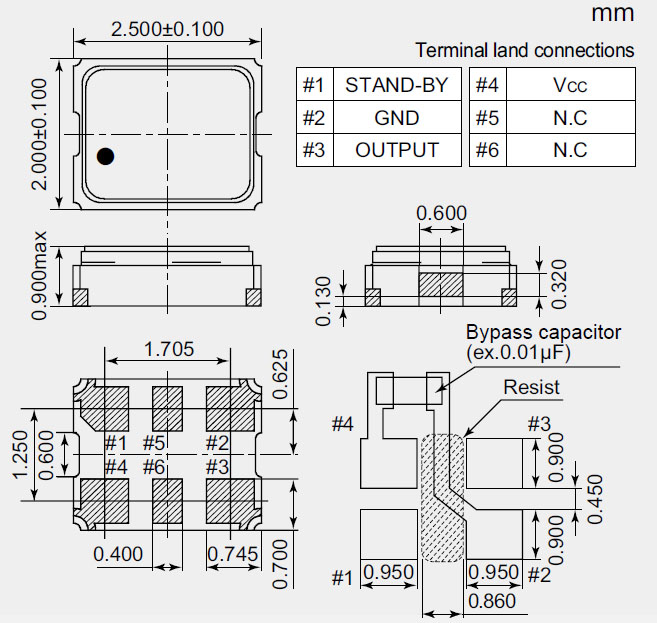

尺寸：2.5*2.0mm

NZ2520SEA石英晶振,NDK晶振代理商,GPS專用晶體,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內...

分享到

NZ2520SEA石英晶振,NDK晶振代理商,GPS專用晶體,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

石英晶振參數	NZ2520SEA
額定頻率范圍 (MHz)	2.75 to 54
儲存溫度范圍 (°C)	-55 to +125
工作溫度范圍(°C)	-40 to +85
綜合頻率允許偏差	Max. ±15×10^-6
電源電壓 [V_CC] (V)	+1.8±0.09, +2.5±0.125, +3.3±0.165
消費電流　工作時 max(25℃ : mA)	[1.8V] 3.5 (2.75≤F<11MHz), 4.0 (11≤F<22MHz), 4.5 (22≤F<30MHz), 5.0 (30≤F<40MHz), 6.0 (40≤F<54MHz)
	[2.5V] 4.0 (2.75≤F<11MHz), 4.5 (11≤F<22MHz), 5.0 (22≤F<30MHz), 5.5 (30≤F<40MHz), 6.5 (40≤F<54MHz)
	[3.3V] 4.5 (2.75≤F<11MHz), 5.0 (11≤F<22MHz), 5.5 (22≤F<30MHz), 6.0 (30≤F<40MHz), 8.0 (40≤F<54MHz)
消費電流　斷開時 max(25℃ : µA)	10
V_OL Max / V_OH Min (V)	0.2 V_CC / 0.8 V_CC
Tr Max. / Tf Max. (ns)	5 / 5 (ns) at 0.2 ～ 0.8V_CC
波形對稱 Min to Max (%)	45 to 55 at 1/2V_CC
負載電容 (C_L) Max. (pF)	15
発振起動時間 Max. (ms)	10
停振功能	可支持（三態）
訂貨規格號	NZ2520SEA-26.000000M-NSA3513A(電源電壓 : 1.8V) NZ2520SEA-26.000000M-NSA3513B(電源電壓 : 2.5V) NZ2520SEA-26.000000M-NSA3513C(電源電壓 : 3.3V)

驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
　驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.
