首頁智能穿戴產品VC-TCXO貼片晶振,定位系統晶振,DSA211SDA振蕩器
- 編號：71621419
- 頻率：13.0~52.0MHZ
- 尺寸：2.1*1.7詳細瀏覽PDF文檔

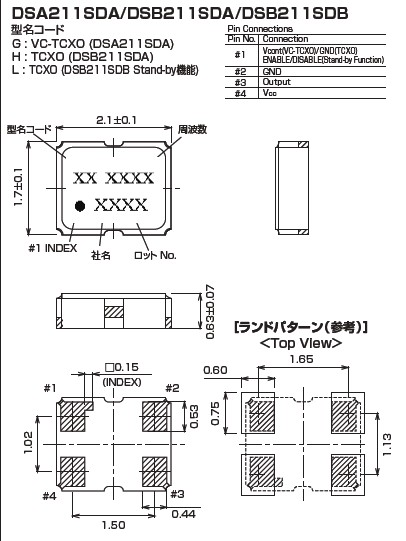

VC-TCXO貼片晶振,定位系統晶振,DSA211SDA振蕩器
具有最適合于GPS用途的高穩定的頻率溫度特性,為對應低電源電壓的產品.
航欄(14).jpg)
VC-TCXO貼片晶振,定位系統晶振,DSA211SDA振蕩器,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
.gif)
| 規格參數 | DSA211SDA |
| 頻率范圍 | 13.0~52.0MHZ |
| 電源電壓 | +1.7 ~ +3.5V |
| 消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ) |
| 出力電壓 | 0.8Vp-p min |
| 溫度特征 |
±1.0×10-6 max /-30~+85℃ ±1.0×10-6 max /-30~+85℃ (Option) |
| 出力負荷 | 10KΩ//10pF |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) |
| 電源電壓特性 | ±0.2×10-6 max (Vcc±5%) |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.gif)
.jpg)
激勵功率
在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率.
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
使用環境(溫度和濕度)
請?jiān)谝?guī)定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
社會責任
大真空組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.
遵守法律和監管要求
大真空觀察法規和監管要求,從事環保產品的開發.
