首頁智能穿戴產品石英溫補振蕩器,大真空DSB221SDA晶振,TCXO有源晶振,1XXB16367CCA

石英溫補振蕩器,大真空DSB221SDA晶振,TCXO有源晶振,1XXB16367CCA

編號：65471325
頻率：9.6~52.0MHZ

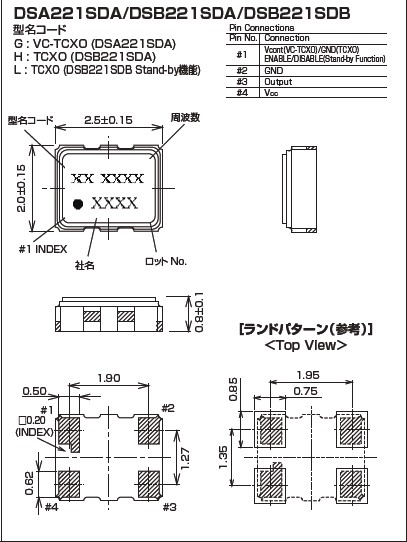

尺寸：2.5*2.0詳細瀏覽PDF文檔

小型表面貼片型晶體諧振器,"1XXB16367CCA"適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型,輕型(2.5 × 2.0 × 0.5 mm typ.)具備優良的耐環境特性及高耐熱性,滿足無鉛焊接的回流溫度曲線要求.

分享到

石英溫補振蕩器,大真空DSB221SDA晶振,TCXO有源晶振,"1XXB16367CCA"小尺寸的TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大?。何恢脺蚀_度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

規格參數	DSB221SDA
頻率范圍	9.6~52.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8 Vp-p min
溫度特征	±1.0×10^-6 max / -30~+85℃ ±1.0×10^-6 max / -40~+85℃(Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

大真空針對晶體產品"1XXB16367CCA"中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.

高溫焊錫和DSX-G系列的低熔點玻璃中所含的鉛以及DSO/DSV753H系列、DSV753C系列、DLC117中使用的片狀電阻中所含的鉛不屬于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.

超聲波清洗

(1)使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, "1XXB16367CCA",晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用(如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等),它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.

"1XXB16367CCA"KDS貼片晶振的產品被廣泛地運用在個人計算機、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.
