首頁網絡設備產品有源晶振,貼片晶振,NDK晶振,NP5032SA,NP5032SB有源晶振

有源晶振,貼片晶振,NDK晶振,NP5032SA,NP5032SB有源晶振

編號：15992483
頻率：100.0~161.0

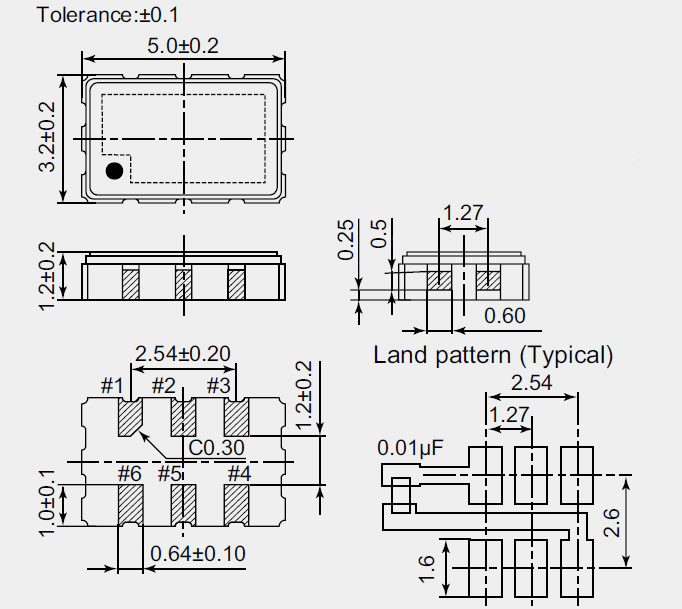

尺寸：5.0*3.2mm

NDK石英晶體振蕩器,NP5032SA,NP5032SB有源晶振,智能手機晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石...

分享到

NDK石英晶體振蕩器,NP5032SA,NP5032SB有源晶振,智能手機晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

晶振型號參數	型號NP5032SA
額定頻率范圍 (MHz)	100 to 161
輸出水平	LVPECL
綜合頻率允許偏差(*1)	Max. ±25×10^-6
工作溫度范圍(*2) / 儲存溫度范圍 (°C)	0 to +70 / -55 to +125
電源電壓 [V_CC](V)	+2.5±5 %, +3.3±10 %
消費電流　工作時(mA)	Max. 60 （Typ. 36）（STAND-BY=V_CC or OPEN, R_L=50Ω）
消費電流　斷開時 (µA)	Max. 30（STAND-BY=GND）
輸出電壓（V）	V_OL : V_CC-1.81～V_CC-1.62（DC特性） V_OH : V_CC-1.025～V_CC-0.88（DC特性）
上升時間 / 下降時間（ns）	Max. 1（波形的20～80%）
波形對稱 (%)	45 to 55 (at 50 % Waveform)
輸出負荷（Ω）	50（以V_CC-2.0V為終端）
相位抖動 (ps)	Max.1(頻率偏移：12kHz～20MHz)

石英產品主要是利用石英材料（水晶）的壓電效應制成的電子原件和器件，壓電效應是一種機電能量互換的現象，壓電效應分為正壓電效應和逆壓電效應，正壓電效應是以機械應力及應變（形變）作用而使物體產生電荷或電壓輸出.逆壓電效應是以電能輸入使之產生機械能或位移（形變）的輸出.如果把交變電壓施加到石英芯片兩個電極之間，當交變電壓的頻率與石英芯片固有頻率一致時，通過逆壓電效應，芯片便產生機械振動，同時又通過正壓電效應而輸出電信號.石英材料的壓電效應是有方向性的，只有在電軸方向才具有壓電效應.石英有天然石英和人造石英.天然石英和人造石英均為多面體形狀.目前電子元器件使用的主要是人造石英材料.主要成分為氧化硅之結晶體SiO2.使用石英為震蕩源的產品主要有石英晶體諧振器、石英晶體振蕩器.主要要特點有：高穩定性（年老化率小于+/- 3PPM）、高Q（質量因子）值、低功耗、小體積、易于使用.產品主要應用于通訊、航空航天、家用電器、數字電視、影音播放、鐘表，計算機業的微處理機、微電腦、終端機，量測設備、自動控制、電話、導航等領域.一般石英晶體諧振器的頻率可從數百赫茲至幾百兆赫茲.

為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.

　　在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.

① 產業用高附加價值商品

開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.

② 車載用高信賴性商品

開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.

③ SAW（聲表面波）器件

擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.

④ 一般量產品

開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.

⑤ 感應器器件

利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.

隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用（如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等）,它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.

NDK石英晶振的產品被廣泛地運用在個人電腦、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.
