首頁網絡設備產品壓控晶體振蕩器,VG-4231CB石英晶體,愛普生晶振,VG-4231CB 27.0000M-GGCZ3
- 編號：28251168
- 頻率：1MHz~81MHz
- 尺寸：5.0x3.2x1.2mm詳細瀏覽PDF文檔
壓控晶體振蕩器,VG-4231CB石英晶體,愛普生晶振,VG-4231CB 27.0000M-GGCZ3
"VG-4231CB 27.0000M-GGCZ3"愛普生晶振頻率范圍:1 MHz to 81 MHz
電源電壓:3.3 V
絕對頻率控制范圍:±50 × 10-6
功能:使能(OE)

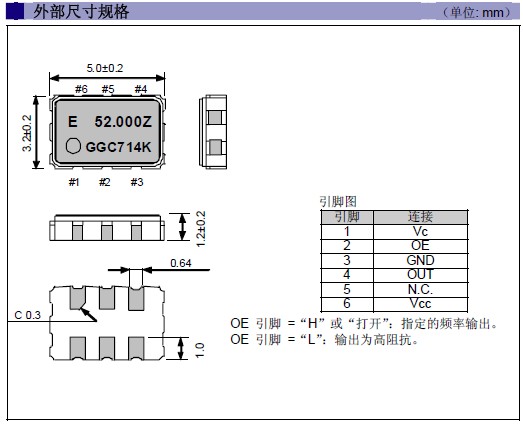

外部尺寸規格:5.0 × 3.2 × 1.2 mm
.jpg)
壓控晶體振蕩器,VG-4231CB石英晶體,愛普生晶振,"VG-4231CB 27.0000M-GGCZ3",高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的回流溫度曲線要求.
| 壓控振蕩器項目 | 符號 | 規格說明 | 條件 |
| 輸出頻率范圍 | f0 | 1.000MHz to 81.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 電源電壓 | VCC | 3.3V ±0.165V | |
| 儲存溫度 | T_stg | -40 °C to +85 °C | 裸存 |
| 工作溫度 | T_use | 如下表所示 | |
| 頻率穩定度 | f_tol | ±50 × 10-6 Max. | |
| 功耗 | ICC | 10mA Max. | 無負載條件 |
| 絕對頻率控制范圍 | APR | GCZ : ±50 × 10-6 Min. | VC=1.65 V±1.5 V |
| 輸入電阻 | Rin | 10MΩ Min. | DC 極 |
| 頻率變化極 | ― | 正極 | VC=0.15 to 3.15 V |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC level |
| 輸出電壓 | VOH | VCC to 0.4 V Min. | IOH = -0.8 mA |
| VOL | 0.4V Max. | IOL = 3.2 mA | |
|
輸出負載條件 (CMOS) |
L_CMOS | 15pF Max. | |
| 輸入電壓 | VIH | 70 % VCC Min. | |
| VIL | 30 % VCC Max. | ||
| 上升時間/ 下降時間 | tr / tf | 6ns Max. | 20 % Vcc to 80 % VCC極 |
| 振蕩啟動時間 | t_str | 10ms Max. |
在電源電壓最低時， 所需時間為0 極 |
| 頻率老化 | f_aging | 頻率穩定度包含 |
+25 °C, VCC=3.3 V, 20年 (fo ≤ 60MHz), +25 °C, VCC=3.3 V, 10年(60MHz < fo) |
.jpg)
產品使用的注意事項
"VG-4231CB 27.0000M-GGCZ3", 使用每種產品時,請?jiān)诋a(chǎn)品規格說明或產品目錄規定使用條件下使.壓控振蕩器產品的設計和生產滿足它的規格書.通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品.
1:注意振蕩器受沖擊
愛普生晶體產品可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.這款晶振其實它的內部都是有一塊小小的芯片,于外面的一層殼保護著,所以大家在用的時候最好都能輕拿輕放,如果是過于用力去摔的話那么里面的芯片就很容易破碎,如果產品已受過沖擊請勿使用.
2:輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射.
3:化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品.
.gif)
"VG-4231CB 27.0000M-GGCZ3", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標
將產品完整生命周期中的二氧化碳排放量減少90％.
實現所有產品的資源重復利用和循環利用.
將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
