首頁歐美晶振Raltron晶振,H130A晶振,石英晶體諧振器

Raltron晶振,H130A晶振,石英晶體諧振器

編號：1300403
頻率：8~150MHz

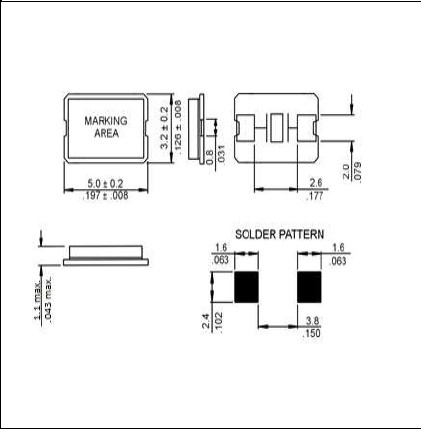

尺寸：5.0*3.2*1.0mm

小型石英貼片晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...

分享到

　 Raltron晶振,H130A晶振,石英晶體諧振器.小型石英貼片5032晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

　石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把進口晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.

拉隆SMD晶振公司在1983年成立于邁阿密,拉隆電子公司已經發展成為其中之一公認的經驗豐富的頻率管理產品制造商在世界各地.從簡單音叉晶體到高穩定性控制晶體振蕩器,拉隆提供最多全行業的頻率管理設備. 公司對研發的承諾使得不斷創造領先邊緣晶體和振蕩器器件和技術多年.今天,拉爾特龍提供高性能頻率控制解決方案滿足和超越客戶的期望價格,質量,應用工程和客戶支持.

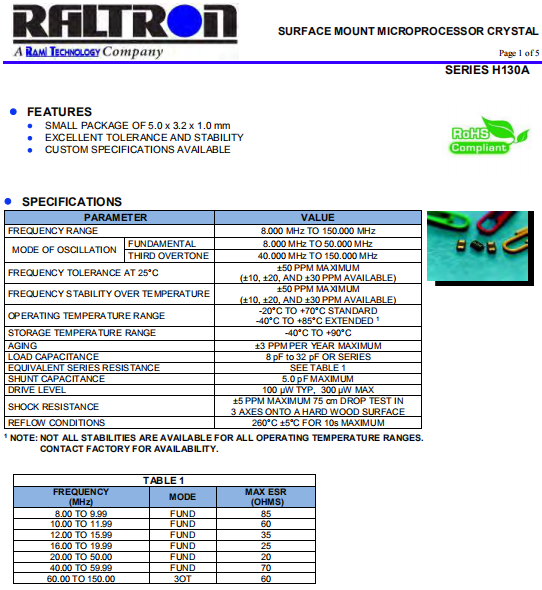

Raltron晶振	單位	H130A晶振	石英晶振基本條件
標準頻率	f_nom	8~150MHz	標準頻率
儲存溫度	T_stg	-40°C～+90°C	裸存
工作溫度	T_use	-20℃~+70℃ -40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10ppm ±20ppm ±30ppm ±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.gajd.com.cn/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	C	8pF~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

裝載

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到5032晶振產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關網絡設備晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.
