首頁歐美晶振 MERCURY晶振MERCURY晶振,MERCURY晶體振蕩器,HM572P有源晶體

MERCURY晶振,MERCURY晶體振蕩器,HM572P有源晶體

編號：67915411
頻率：13~220MHZ

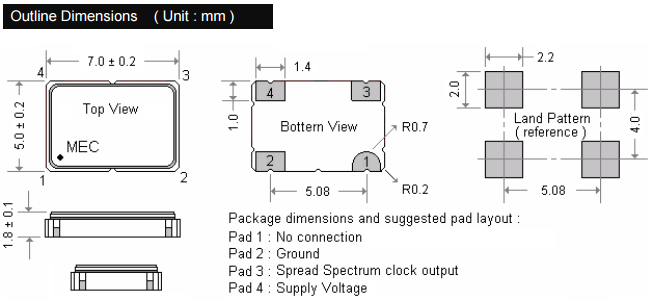

尺寸：7.0*5.0mm

石英振蕩器,OSC應用:無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用:智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球...

分享到

　　MERCURY晶振,MERCURY晶體振蕩器,HM572P有源晶體.石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓,起動電壓和產品上升時間,下降時間等相關參數.

　　隨著時間的推移,頻率值隨著晶振變化的大小,有年老化和日老化兩種指標.高精度恒溫晶振（OCXO）可以達到10-8ppm/年,以上是選型時工程師應考慮的參數,前5個參數一般就能選出相對應的石英晶振型號.其中最重要的指標是晶振頻率穩定度.所謂高端,就是晶振頻率穩定度非常好的晶振.隨著技術的發展,對高端晶振的需求會日益增加.我們的恒溫晶振（OCXO）頻率穩定性可以達到10-9級別.另外對于中高端晶振,有時客戶對某些指標有特殊要求,比如更好的相位噪聲,或更小的封裝要求,均可定做！

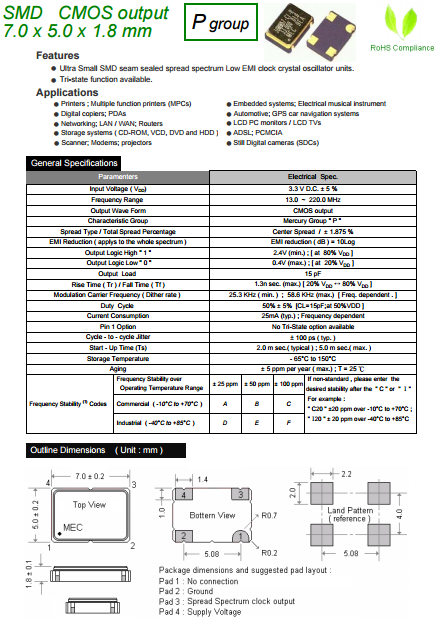

型號	符號	HM572P
輸出規格	-	CMOS
輸出頻率范圍	fo	13~220MHZ
電源電壓	V_CC	+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±25,±50,±100×10^-6 max..
保存溫度范圍	T_stg	-60℃+150℃
運行溫度范圍	T_use	-40℃+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF W
波形對稱	SYM	45?55% [at outputs cross point]

　　石英晶振各項注意事項:

　　晶振產品使用每種產品時,請在石英貼片晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

　　晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量的數碼相機晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

　　機械振動的影響

　　當石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

　　瑪居禮電波工業(股)公司已有40年歷史,是臺灣第一家生產制造產品的廠商.惟電子工業有極大之演變,貼片晶振體積小型化,引線型變成表面實裝型,進口晶振頻率范圍也擴大到幾KHz到幾百MHz,且精密度也以百萬分之ㄧ計算,其功用也擴展到電子通信情報及航太技術之用.本公司隨著市場之需求,不斷改進及研究開發新產品及生產技術,并追求穩定精良之品質,以期符合顧客之要求.

　　臺灣MERCURY晶振科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部臺產石英晶體振蕩器資源,奠定經營管理的基礎.藉執行環境考慮面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到振污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

　　MERCURY晶振環保環境與發展對策,實行可持續發展進口戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
