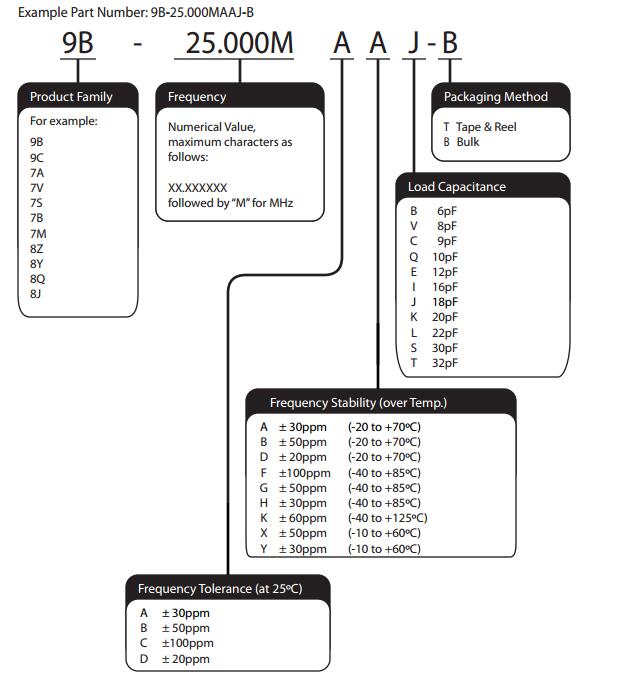

不管進口晶振品牌還是國產晶振品牌，每個品牌產品系列都有相對應的料號，料號后面還有產品編碼。那很多時候晶振料號和編碼我們總是搞不清楚，到底怎么去區別，今天我們就來說說臺產晶振品牌，TXC晶振料號編碼如何分辨，現在我們先來看看：7A-16.000MAAE-B這顆無源晶振，這是一顆5032mm尺寸晶振，TXC晶振品牌的料號是7A，編碼是7A-16.000MAAE-那這個料號代表是什么呢？比如7A是TXC晶振料號，16.000M是代表頻率，A就代表額定頻率偏差是+-30ppm，當然也可能是B，如果是B的話就代表50ppm，C的話就代表100ppm，D的話就代表20ppm，按字母分辨，后面那個A就代表溫度精度的頻率偏差，30ppm，隨著溫度的變化，溫度的不一樣，參數也會跟著變化，比如K，那頻率穩定度就是+-60ppm，這個溫度參數就屬于汽車級晶振，工業級晶振產品了，后面在J的話就表示晶振負載電容，這個負載電容就是18pf，假如是K的話就代表TXC晶振的負載電容是20PF，按照字母以此類推，然后在最后面T或者B的話就代表包裝，編帶還是袋裝分類了。我解釋的這么清楚，小盆友們應該都對TXC晶振了解了吧，如果還不了解就打TXC晶振技術部門電話0755-27838351資訊吧。

7M32070007
即使村田石英晶振的編碼流傳甚廣,但是基本上用戶對村田晶振的有源晶振系列原廠編碼仍然是一知半解,其實也怪不得這些用戶,畢竟他們只是需要使用這顆料,并不是專業的人士.無論是哪個品牌的編碼,都是用數字和字母組成的,村田晶振的這條XRCGB27M000F0Z00R0晶振編碼就是比較典型的一種,在互聯網中的搜索量也高,因為使用這款產品的客戶比較多.下列表面是康華爾電子整理的部分村田石英晶振系列的原廠編碼.

XRCGD26M000K1Q01R0	MCR2016	26.0000MHz	消費級
XRCGB27M000F0Z00R0	HCR2016	27.0000MHz	工業級
XRCGD37M400K1Q01R0	MCR2016	37.4000MHz	消費級
XRCGD48M000K1Q01R0	MCR2016	48.0000MHz	消費級
XRCHA16M000F0A01R0	HCR2520	16.0000MHz	汽車級
XRCHA16M000F0A11R0	HCR2520	16.0000MHz	汽車級
XRCHA16M000F0A12R0	HCR2520	16.0000MHz	汽車級
XRCHA16M000F0A13R0	HCR2520	16.0000MHz	汽車級
XRCHA16M000F0L01R0	HCR2520	16.0000MHz	消費級
XRCHA16M000F0Z01R0	HCR2520	16.0000MHz	工業級
XRCHA20M000F0A01R0	HCR2520	20.0000MHz	汽車級
XRCHA20M000F0A11R0	HCR2520	20.0000MHz	汽車級
XRCHA20M000F0A12R0	HCR2520	20.0000MHz	汽車級
XRCHA20M000F0A13R0	HCR2520	20.0000MHz	汽車級
XRCHA20M000F0L01R0	HCR2520	20.0000MHz	消費級
XRCHA20M000F0Z01R0	HCR2520	20.0000MHz	工業級
XRCHA24M000F0A01R0	HCR2520	24.0000MHz	汽車級
XRCHA24M000F0A11R0	HCR2520	24.0000MHz	汽車級
XRCHA24M000F0A12R0	HCR2520	24.0000MHz	汽車級
XRCHA24M000F0A13R0	HCR2520	24.0000MHz	汽車級
XRCHH16M000F1QB7P0	TAS-2520F	16.0000MHz	工業級
XRCHH20M000F1QB1P0	TAS-2520F	20.0000MHz	工業級
XRCHH26M000F1QD8P0	TAS-2520F	26.0000MHz	工業級
XRCHH36M000F1QA3P0	TAS-2520F	36.0000MHz	工業級
XRCHH40M000F1QB3P0	TAS-2520F	40.0000MHz	工業級

從表格中可以看出,村田石英晶體的類別分得比較細,哪款型號用于什么產品身上都非常清楚,XRCGB27M000F0Z00R0的系列型號是HCR2016晶振,表格中的編碼都是村田品牌貼片晶振系列的,因此都是”XRCH”或” XRCG”字母開頭,后面的數字是該編碼的頻率,以000結尾.有一點需要說明是,村田晶振的規格書與其他品牌的不同,他們家的規格書都是單獨一份PDF文件的,這樣比較精準,方便企業或工廠采購,節省時間.
村田的石英晶體或有源晶振按應用分類,大致可以分為消費級,工業級,汽車級等,每一個系列的編碼都有自己的特點,XRCGD26M000K1Q01R0和XRCGB27M000F0Z00R0這兩條晶振編碼雖然看起來比較相似,但是有不小的差別,分別代表26M和27M這兩個頻點,一個型號是MCR2016晶振,另一個是HCR2016晶振,只是尺寸封裝是一樣的,但型號不同,一個是消費級晶體,一個是工業級晶體,所以這兩種料號的編碼會不一樣.

康華爾電子是專業的進口晶振供應商,與村田晶振公司合作多年,為國內廣大生產廠家長期提供村田石英晶體,陶瓷諧振器,石英振蕩子的原廠原裝正品,我們不僅提供商品,也提供晶振相關的服務,關注我司官網,可以看到更多關于村田晶振原廠編碼.
不管進口晶振還是國產晶振品牌，每個品牌產品系列都有相對應的料號，料號后面還有產品編碼。那很多時候晶振料號和編碼我們總是搞不清楚，到底怎么去區別，今天我們就來說說臺產晶振品牌，TXC晶振料號編碼如何分辨，現在我們先來看看：7A-16.000MAAE-B這顆無源晶振，這是一顆5032mm尺寸晶振，TXC晶振品牌的料號是7A，編碼是7A-16.000MAAE-那這個料號代表是什么呢？比如7A是TXC晶振料號，16.000M是代表頻率，A就代表額定頻率偏差是+-30ppm，當然也可能是B，如果是B的話就代表50ppm，C的話就代表100ppm，D的話就代表20ppm，按字母分辨，后面那個A就代表溫度精度的頻率偏差，30ppm，隨著溫度的變化，溫度的不一樣，參數也會跟著變化，比如K，那頻率穩定度就是+-60ppm，這個溫度參數就屬于汽車級晶振，工業級晶振產品了，后面在J的話就表示晶振負載電容，這個負載電容就是18pf，假如是K的話就代表TXC晶振的負載電容是20PF，按照字母以此類推，然后在最后面T或者B的話就代表包裝，編帶還是袋裝分類了。我解釋的這么清楚，小盆友們應該都對有源晶振了解了吧，如果還不了解就打TXC晶振技術部門電話0755-27838351資訊吧。

7M32070007
