京瓷超小型緊湊低相位噪聲TCXO晶振新產品系列大曝光

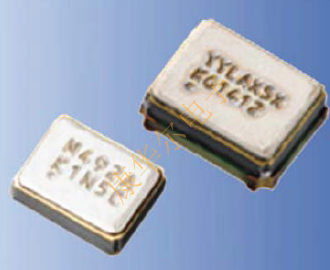

　　近期日本京セラ株式會社公布了兩款非常小型,薄型,輕型的TCXO晶振產品,它們的封裝尺寸分別是2.0×1.6×0.8mm和1.65×1.25×0.55mm,可用于現在熱門的5G模塊產品.這幾年石英產品的體積不斷縮小,甚至可以做到指甲蓋的10分之一大小,如果不仔細看,可能肉眼都發現不了.京瓷晶振是這方面的佼佼者,1612mm的溫補晶振在整個市場都比較少見,今天康華爾電子帶大家認識一下,這兩款超小型的溫度補償晶體振蕩器產品的風貌.
　　京瓷公司(總裁:谷本秀夫)開發了具有業界最佳*低相位噪聲特性的”KT1612系列”和”KT2016系列”緊湊型溫補晶振(TCXO).我們很高興地通知您,我們將從今天開始全面營銷,并將于2020年3月開始批量生產.

產品名稱	緊湊型溫度補償晶體振蕩器(TCXO)
產品名稱	緊湊型溫度補償晶體振蕩器(TCXO)	產品名稱
尺碼	1.65×1.25×0.55mm	2.0×1.6×0.8mm
應用范圍	智能手機,網絡設備等
生產基地	山形縣東工廠
開始量產	2020年3月(計劃)

　　當前,為了支持高速通信和大數據容量,例如5G移動通信系統(5G)和Wi-Fi®6(IEEE802.11ax),將在一個波長的一部分中發送多個信號.向多級調制的過渡正在進行中.由于該方法由于輕微的噪聲和波動而產生數據錯誤,因此需要一種緊湊的TCXO,該TCXO石英晶振可以穩定地輸出頻率且特性劣化較少.TCXO具有兩個性能指標:相位噪聲(由于特定于設備的噪聲而引起的幅度和相位波動)和相位抖動(時間軸偏差和波形中發生的波動),減少這些數量很重要.
　　我們公司開發的小型TCXO已達到業界最高的*低相位噪聲特性-168dBc/Hz@100kHz偏移.此外,在12kHz至5MHz時,相位抖動為68fs,這是一個很好的值,有助于改善通信質量.它們使用在山形東工廠生產的高質量(高Q值)人造晶體,以及通過超高精度處理技術(等離子CVM技術)優化的石英晶體振蕩器和抑制噪聲的振蕩電路.通過組合實現.未來,我們將繼續擴大具有低相位噪聲特性的產品陣容,并開發可響應不斷發展的智能手機和網絡設備的新產品,從而為改善通信質量做出貢獻.
■規格和溫度特性

格式	KT1612	KT2016
尺碼	1.65×1.25×0.55毫米	2.0×1.6×0.8毫米
工作溫度范圍	-30至+85°C	-30至+85°C

■電氣特性

輸出頻率范圍	26MHz至52MHz
頻率溫度特性	±0.5×10-6
頻率隨時間變化	±1.0×10-6/年25℃(最大)
電源電壓	1.68?3.63V
輸出電壓(最大負載時)	0.8Vp-p(最小值)
消耗電流	2.5mA(最大)/26MHz

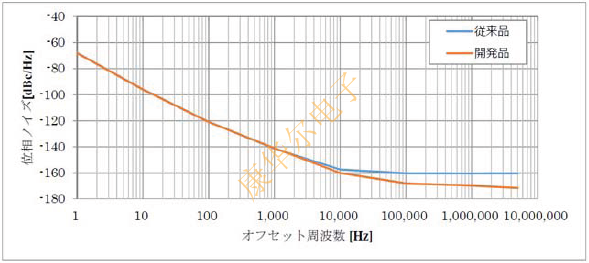

<相位噪聲特性數據示例>條件:額定頻率26MHz,溫度+25°C

　　從各方面的數據上看,這兩款KT1612晶振和KT2016晶振都屬于非常高性能的頻率元件,在小體積領域達到業界的一流水平,讓人驚喜的是這兩款晶振產品將于明年上線量產,現在廣大用戶可以先預訂申請樣品,來為來年的批量做準備.
