首頁進口晶振溫補晶振,石英晶體振蕩器,7L2520mm晶振,TXC溫補晶振

溫補晶振,石英晶體振蕩器,7L2520mm晶振,TXC溫補晶振

編號：73991199
頻率：12.0~52.0MHZ
尺寸：2.5*2.0mm

英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.

分享到

7L石英晶體振蕩器,2520mm溫補晶振,TXC晶振原裝正品,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數，溫補晶振,石英晶體振蕩器,7L2520mm晶振,TXC溫補晶振。

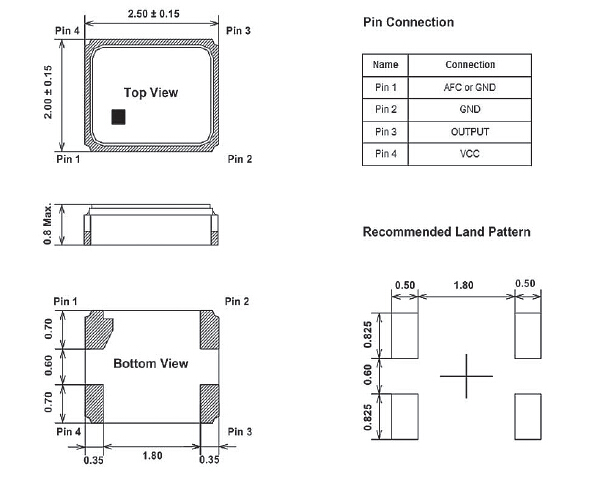

項目/類型	石英晶體振蕩器 7L 2520mm
輸出類型	CMOS
輸出負載	15 pF , 30 pF
振蕩模式	Fundamental
電源電壓	1.8 V ~ 3.3 V
頻率范圍	13 ~ 52 MHz
頻率穩定性	±25 ppm , ± 50 ppm
工作溫度范圍	- 40 ~ + 85℃ , or specify
儲存溫度范圍	- 55 ~ + 125℃
電壓VOL（最大值）/沃（分鐘）	0.1 VDD / 0.9 VDD
（TR）上升/下降時間（Tf）	5 ns Max.
電源電流	5 mA Max.
對稱性	45 ~ 55 %
啟動時間	5 ms Max.
相位抖動（12千赫20兆赫）	1 ps Max.
老化（25）	±1 ppm / year Max.

臺灣晶技為一專業之頻率線件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器（Crystal），振蕩器（OSCILLATOR）等頻率線件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測線件（SENSOR），產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療。等市場。多年來，我們始終以提升客戶價值為目標，是以無論在價格，質量，交期，服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。經過三十年的努力臺灣晶技總公司而外，另設有如之生產據點：臺北市、桃園市、寧波市、以及重慶市都有生產據點，有關公司其它要點，請參見如下網站：http://m.gajd.com.cn在當今全球晶振市場說的上是質優價廉，產品本身外觀是多種化，體積有大有小，有二個腳SMD焊接模式，也有三個腳SMD焊接模式，一樣有四個腳焊接模式，還有時鐘模塊焊接模式，產品具有無源32.768KHZ，也有帶電壓模式的32.768KHZ晶體系列，產品應用范圍非常廣闊，比如多種電子消費類，手機應用，藍牙多功能播放器，無線通訊產品，平板電腦等多個領域，因32.768KHZ晶體本身外觀款式多元化，所以適合多個產品應用。并且滿足歐盟ROHS環保要求，晶體本身有重量輕，體積小，超薄型等多種優勢，得到市場認可。

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用（如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等）,它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.

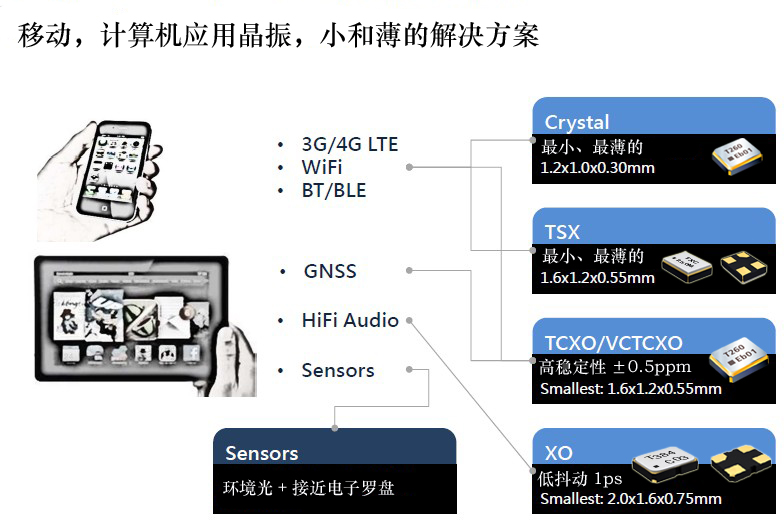

TXC貼片晶振的產品被廣泛地運用在個人計算機、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.

TXC晶技為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「TXC電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.

在TXC晶技,質量是全體員工共有的理念,其質量管理體系被設計為確保所有最終端產品都處于有效運作狀態.TXC晶振的質量方針是為我們的客戶提供世界級的產品的承諾.所有TXC晶技公司的產品都通過了ISO-14001和ISO 9001認證,并符合RoHS無鉛(PB)標準.我們的產品也達到了UL94 -旁白對所有使用的環氧樹脂材料的要求,額定氧指數最低為28%.

質量、可靠性及環境保護報告

定義“質量”的要求,我們感到自豪的是我們的產品的能力,以滿足或擊敗客戶的要求.我們的產品的設計是可靠的,與質量,持續超過了有用的生活,它是使用的應用程序.我們的質量報告和文檔庫包括環境質量,認證,IC和FCP質量報告,和我們所有的產品可靠性報告.
