首頁進口晶振西鐵城有源晶振,CSX-325P貼片晶振,數碼相機晶振

西鐵城有源晶振,CSX-325P貼片晶振,數碼相機晶振

編號：21143975
頻率：1.000MHz-125.000MHz

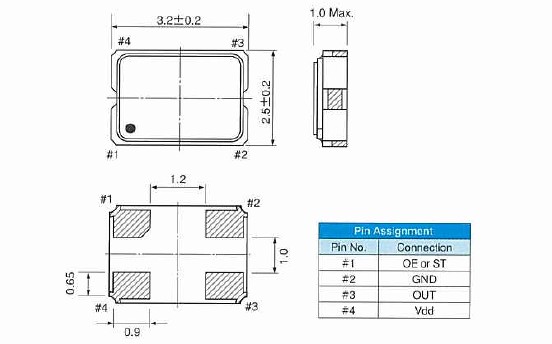

尺寸：3.2*2.5mm

西鐵城有源晶振,CSX-325P貼片晶振,數碼相機晶振,日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英...

分享到

西鐵城有源晶振,CSX-325P貼片晶振,數碼相機晶振,日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,適合回流焊接高溫方式應用.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振項目	符號	CSX-325P	CSX-532T	條件
輸出頻率范圍	f₀	1.000MHz-125.000MHz		請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	V_CC	2.5V ±0.25V	3.3V ±0.33V
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	如下表所示
功耗	I_CC	15mA Max.	20mA Max.	無負載條件
占空比	SYM	40% ～ 60%		50% V_CC 極
輸出電壓	V_OH	90% V_CC Min.
輸出電壓	V_OL	10% V_CC Max.
輸出負載條件（CMOS）	L_CMOS	15pF Max.
輸入電壓	V_IH	70% V_CC Min.
輸入電壓	V_IL	30% V_CC Max.
上升時間 / 下降時間	tr / tf	7ns Max.	6ns Max.	10% V_CC ～ 90% V_CC極
振蕩啟動時間	t_str	10ms Max.		在電源電壓最低時，所需時間為 0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.		+25°C, V_CC=3.3V，第一年

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

（3）請勿清洗開啟式產品

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
