首頁進口晶振西鐵城晶振,貼片晶振,CM315DL晶振,石英晶體諧振器,CM315DL32768EZFT

西鐵城晶振,貼片晶振,CM315DL晶振,石英晶體諧振器,CM315DL32768EZFT

編號：25441853
頻率：32.768KHZ

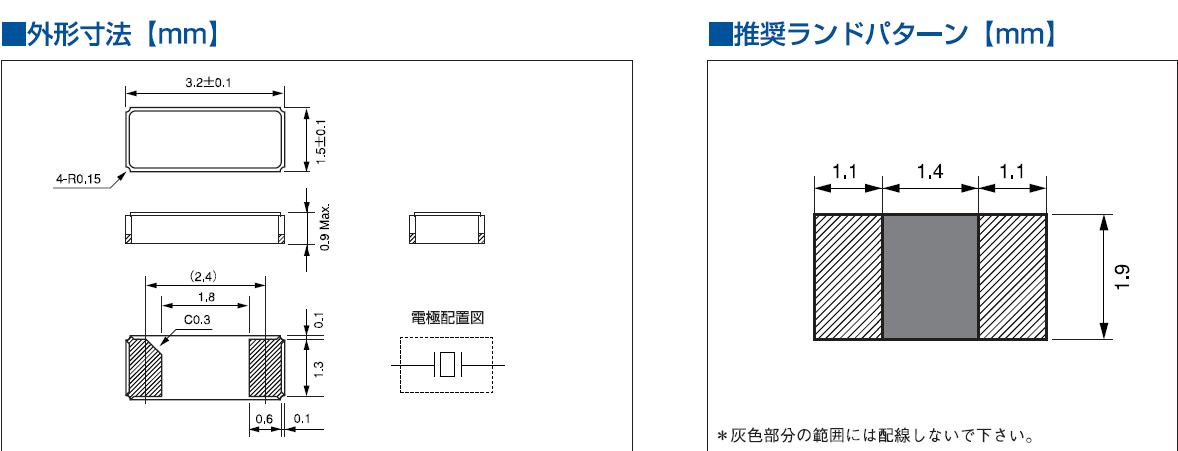

尺寸：3.2*1.5*0.9MM

32.768KHz千赫子時鐘晶體,"CM315DL32768EZFT"其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.

分享到

西鐵城晶振,貼片晶振,CM315DL晶振,石英晶體諧振器."CM315DL32768EZFT",小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使無源晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

西鐵城晶振	單位	CM315DL晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.gajd.com.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9PF,12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

＜晶體諧振器＞

如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。

讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。

＜晶體振蕩器＞

石英晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。

＜聲表面濾波器＞

注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。

如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。

如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。

＜光學產品＞

由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。西鐵城晶振,貼片晶振,CM315DL晶振,石英晶體諧振器

西鐵城晶振公司為工業市場提供高性能和精密設備,不斷開發新技術和新技術在我們的制造業和工程.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶,即使這是一個利基市場.西鐵城晶振奉行的管理政策是“標題作為紀念公司保持活著在這個時代”.

西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、"CM315DL32768EZFT",手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元。西鐵城晶振,貼片晶振,CM315DL晶振,石英晶體諧振器

2010年3月完成了對日本西鐵城晶振在國內全部事業所和海外全部石英晶振,"CM315DL32768EZFT",石英晶體諧振器,32.768K無源晶振,西鐵城石英振蕩子生產據點的環保管理系統整合.通過所構建的國際化環保管理系統,進一步強化了西鐵城晶振集團的管制,能夠推進更加有效且具有更高實效性的環保活動.而且,以往我們都以各事業所為單位進行PDCA循環,從2012年起,我們把多家事業所作為一個管理單位,不斷推動著PDCA循環的衛星化.

根據員工的職位和業務內容實施環保教育,為了提高員工的環保意識,西鐵城晶振對全體員工實施環保教育.并且在2012年對內部監查員培訓講座的教學綱要進行了修改調整,引進了模擬監查等,使教育內容更加接近于實際的監查.

此外,針對生產西鐵城晶振,"CM315DL32768EZFT",石英晶體諧振器,32.768K兩腳貼片晶振,西鐵城石英晶振,石英振蕩器的生產操作排水排氣等對環保有影響的設備的員工,開展個別教學,使其掌握正確的檢查方法、提高運轉效率,力爭最大限度地減少環保影響.

西鐵城晶振制作所基于高尚的企業道德,遵循其經營理念,以繼續成為受社會信賴的公司為目標,承諾遵守日產進口KHZ晶振法律和法規,實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻.
