首頁進口晶振表面聲波SAW諧振器,FS-585晶振,日本EPSON晶振特征

表面聲波SAW諧振器,FS-585晶振,日本EPSON晶振特征

編號：97934376
頻率：300.0~500.0MHZ

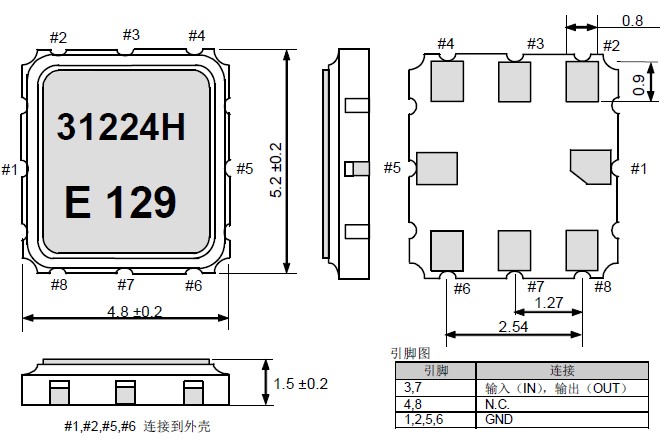

尺寸：4.8*5.2mm

表面聲波SAW諧振器,FS-585晶振,日本EPSON晶振特征,貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而...

分享到

表面聲波SAW諧振器,FS-585晶振,日本EPSON晶振特征,貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

晶振參數	符號	FS-585
標準頻率	fo	300 MHZ to 500 MHZ
存儲溫度	T_stg	-40℃~+125℃
工作溫度	T_use	-40℃~+120℃
頻率公差	F_tol	±50.0 × 10^-6 Max
激勵功率	DL	2 mW Typ
拐點溫度	Ti	+20℃ ± 20℃
頻率溫度系數	B	-(1.6 ± 0.4) × 10^-8/ ℃²
諧波比率	RS/R1	2 Min
串聯電阻(ESR)	R1	18 Ω Max
抗沖擊性	S.R	±10.0 × 10^-6 Max
頻率老化	F_age	±10.0 × 10^-6 / years Max

振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
