- 編號：69489856
- 頻率：1.0~60.0MHZ

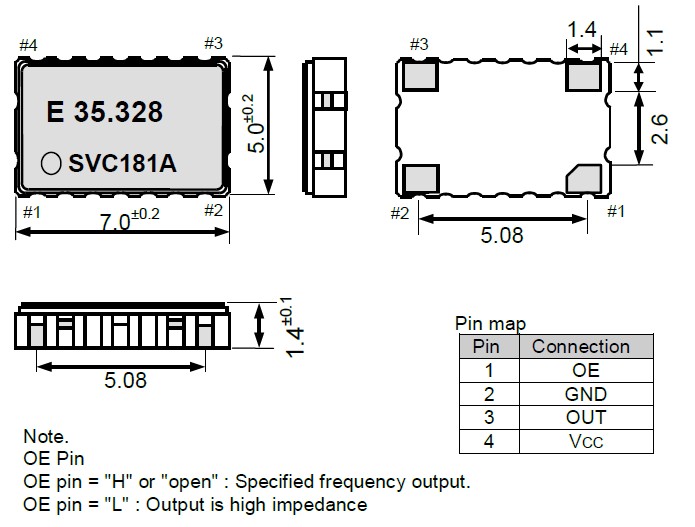

- 尺寸：5.0*7.0mm
石英晶振,貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,HG-2150CA 25.000M-BXC3
貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3"石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線...
航欄(13).jpg)
貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3",石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.
| 晶振參數 | 符號 | HG-2150CA |
| 標準頻率 | fo | 1.00 MHZ to 60.00 MHZ |
| 電源電壓 | Vcc | 3.3V,5.5V |
| 存儲溫度 | T_stg | -40℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±15.0 × 10-6 Max |
| 電流消耗 | Icc | 30 mA MAX |
| 輸出當前禁用 | I_dis | 15 mA MAX |
| 靜態電流 | I_std | 5 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸入電壓 | VIH | 70% Vcc Min |
| VIL | 30% Vcc Max | |
| 輸出負載 | L_CMOS | 15 pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 4 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±10.0 × 10-6 / years Max |
.gif)
.jpg)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況."HG-2150CA 25.000M-BXC3",該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
"HG-2150CA 25.000M-BXC3",愛普生株式會社承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,執行各項環境及職業安全衛生管理工作；落 實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向.
對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);
對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
