首頁進口晶振DSB535SG貼片晶振,TCXO溫補振蕩器,大真空晶振型號

DSB535SG貼片晶振,TCXO溫補振蕩器,大真空晶振型號

編號：7214266
頻率：10.0~40.0MHZ

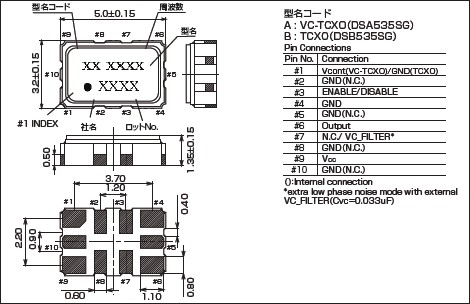

尺寸：5.0*3.2詳細瀏覽PDF文檔

二腳SMD陶瓷面貼片晶振,高可靠的環保性能,嚴格的頻率和穩定部分,自動安裝和回流焊設計,合理的成本和性能良好,應用于平板電腦,MP5,數碼相機,USB接口卡最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

分享到

DSB535SG貼片晶振,TCXO溫補振蕩器,大真空晶振型號,石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

規格參數	DSB535SG
頻率范圍	10.0~40.0MHZ
電源電壓	+3.0 ~ +5.0V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8Vp-p min
溫度特征	±0.25×10^-6 max /-40~+85℃ ±0.1×10^-6 max /-10~+70℃ (Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.

常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.

如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.

對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.

大真空集團是致力于減少二氧化碳等溫室氣體的排放.

我們的生產基地介紹逆變器照明設備和節能空調設備,而參與活動來提高生產設施的運營效率,降低次品率,目的是降低單位能源消耗.

我們積極鼓勵每一個員工對環境負責通過設置溫和的空調溫度和關燈,辦公設備等.

我們更換近800熒光燈和LED燈在中心實驗室在2013財政年度和分銷中心.由于上述努力,2012-2013財年看到減少二氧化碳排放量分別占11.7%和15.4%相比2011年的水平.的放電率指標(單位產值二氧化碳排放)、環保目標的設定,沒有進步,因為在生產中減少值大于減少能源消耗.
