首頁進口晶振SC-16S石英晶體諧振器,耐高溫晶體,精工晶振,Q-SC16S03220C5AAAF

SC-16S石英晶體諧振器,耐高溫晶體,精工晶振,Q-SC16S03220C5AAAF

編號：63486685
頻率：32.768KHZ

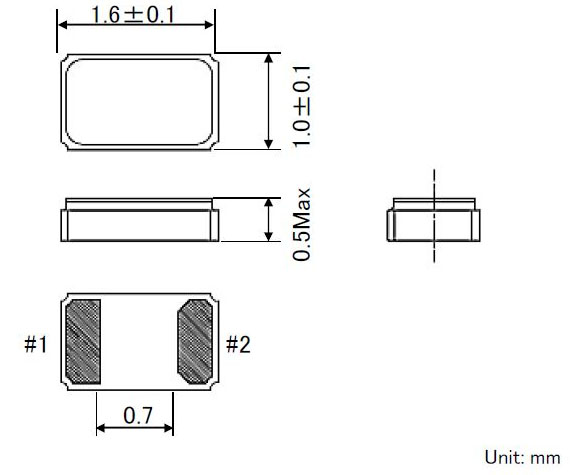

尺寸：1.6×1.0×0.5mm詳細瀏覽PDF文檔

SC-16S,耐高溫晶體,精工晶振,32.768K時鐘晶體具有小型,"Q-SC16S03220C5AAAF"薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回...

分享到

SC-16S石英晶體諧振器,"Q-SC16S03220C5AAAF"耐高溫晶體,精工晶振,精工石英晶振是全球晶體行業最新從插件改進貼片晶振，以及改進到現在最小體積的石英晶振系列，特別是音叉晶體，貼片的有2.5*1.0mm，實際體積還沒有一粒米大小。插件的晶體也有全球最小體積的1.2*4.7mm，小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.精工晶體，精工的體積，精工的品質，選擇精工，是你最精工的放心。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

項目	符號	規格參數	條件
標準頻率	fo	32.768kHz
頻率公差	△f/fo	±20×10^-6
拐點溫度	Tp	+25 ± 5℃
二次溫度系數	K	（-3.0±1.0）×10^-8/℃²
負載容量	CL	（7.0pF）/9.0pF/12.5pF
串聯電阻	R1	90kΩ Max
最大激勵功率	DLmax	0.5 μW
激勵功率	DL	0.1 μW
并列電容	Co	1.3pF 典型值
頻率老化	△f/fo	±3×10^-6	25℃ ± 3℃,第一年
工作溫度	Tope	-40℃ ~ +85℃
儲存溫度	Tsto	-55℃ ~ +125℃

日本精工株式會社,是日本鐘表行業著名的品牌之一,很多人說起精工都會說精工就是做表的,其實這是個誤區,"Q-SC16S03220C5AAAF"精工石英表只是精工會社的起家產品,其實早在壹玖叁壹年精工就有了子公司,注冊名是精工電子,精工石英晶振,后續又有精工設備,精工機械,精工儀器,以及精工軸承,注冊品牌【NSK LTD.簡稱NSK】該產品核心軸承產業日本排名第一,世界排名第三其實精工儀器以及精工軸承是對社會汽車電子工業的發展做出了不可磨滅的貢獻.正因為精工產品的影響力,才有了今天精工品質的！

精工石英晶振品牌全球十大品牌之一,精工旗下還有精工愛普生晶體,精工的石英晶振制造商Seiko Instruments Inc.,精工產地有日本,中國,馬來西亞,新加坡.精工石英晶振商標SII.

提供適合于保護環境的產品."Q-SC16S03220C5AAAF"

對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有RoHS指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.

對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.石英事業部的所有產品均通過了SII綠化商品的認證.

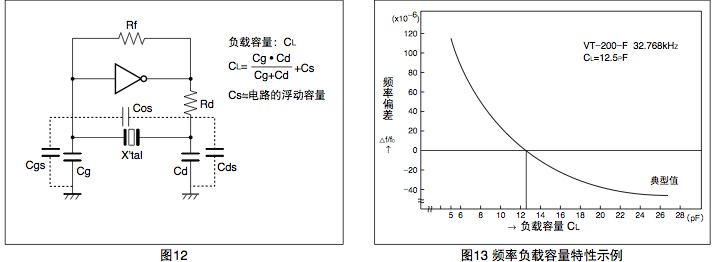

負載容量 (CL) 是用來決定在振蕩電路中晶振頻率的參數,從加在振蕩電路中晶振兩端的電容可知負載容量(參閱圖12). 因振蕩電路的負載容量的不同,晶振的頻率會相應地產生變動.為了獲得目標的頻率精度,必須使晶振與負載容量相匹配.在使用時,請根據相應晶振的負載容量,將振蕩電路的負載容量設定為與其相符.
